TABLE VIBRANTE

Le laboratoire de génie sismique du CGS dispose d'une table vibrante à 6 degrés de liberté de type servo-hydraulique,Fig. 1. Cette table, opérationnelle depuis septembre 2011, consiste en une plateforme métallique très rigide de dimension 6.1 m par 6.1 m, actionnée par 12 vérins servo-hydrauliques dont 8 disposés dans les deux directions horizontales et 4 dans le sens vertical. Conçue et fabriquée avec des composants à hautes performances cette table permet la reproduction fidèle des effets des séismes réels ou synthétiques ainsi qu'une large gamme de signaux vibratoires sur les structures ou des éléments de structures. Les principales caractéristiques de la table sont données dans le tableau 1.

Table1 : Principales spécifications techniques de la table vibrante du CGS

MUR DE RÉACTION ET DALLE D’ESSAI

La dalle d’essai et le mur de réaction permettent de tester dans le détail des modèles de structure à échelle réelle soumis à des charges quasi-statiques et pseudo-dynamiques.

DALLE D’ESSAIS : Dalle en béton précontraint d’épaisseur de 1m. Les dimensions en plan de la dalle sont 32x13m. Les trous de fixation des spécimens sont espacés de 1m et ayant une résistance de 50t chacun.

MUR DE REACTION : C’est un mur en béton précontraint type caisson avec une épaisseur de 4m. La hauteur et la largeur du mur sont 15 et 13m, respectivement. Sa capacité en flexion est de 120 MN.m et en cisaillement est de 12 MN.

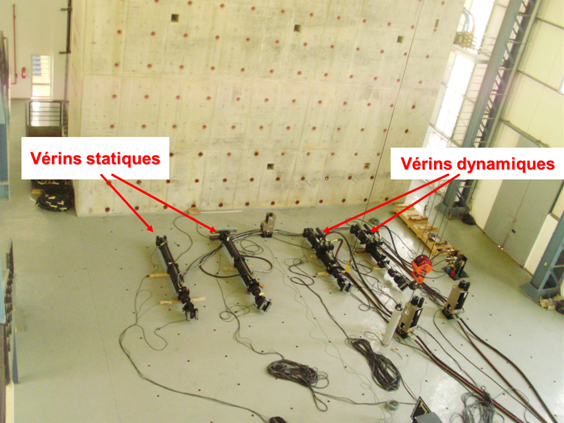

VERINS HYDRAULIQUES : On dispose de quatre (4) vérins hydrauliques pour les essais sur dalle d’essaiset mur de réaction, deux dynamiques et deux statiques.
